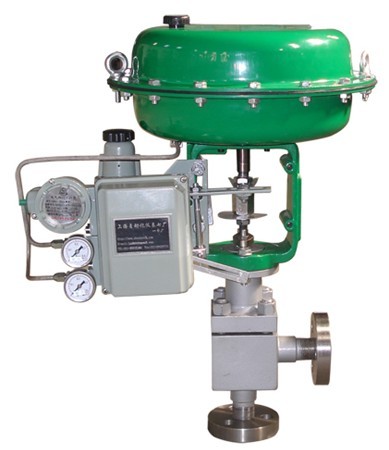

气动角式调节阀ZJSJ

更新时间：气动角式调节阀ZJSJ

已被浏览：次

详细介绍

产品名称：
气动角式调节阀、气动角座调节阀
产品型号： ZJSJ-16C ZJSJ-16P
产品特点：
气动角式调节阀、气动角座调节阀详细资料：

一、气动角式调节阀概述

　　 ZJSJ气动角式调节阀采用顶部导向结构，配用多弹簧气动执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合。本系列产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列。产品公称压力等级有PN10、16、 25、64、100；阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ 级。适用流体温度由-200℃-+560℃范围内多种档次，流量特性为线形或等百分比。多种规格可供选择。本系列调节阀结构新颖，功能完善、品种齐全。

二、气动角式调节阀主要零件材料

本体材质为碳钢					本体材质为不锈钢
1	阀体	WCB	LCB	WC9	1	阀体	CF8	CF8M	CF3M
2	阀座	304	304	304	2	阀座	304	316	316L
3	阀芯	304	304	304	3	阀芯	304	316	316L
4	导向套	304	304	304	4	导向套	304	316	316L
5	阀盖	WCB	LCB	WC9	5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	304	304	6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	弹簧	65Mn			8	弹簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

三、气动角式调节阀阀盖形式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

四、气动角式调节阀主要技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	直线	6.9.6	11	17.6	27.5	44	69	100	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
执行机构型号	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
额定行程L(mm)		16		25			40			60
膜片有效面积Ae(cm2)		280		400			600			1000
公称压力PN(MPa)		1.6 2.5 4.0 6.4 10.0
固有流量特性		直线? 等百分比
固有可调比R		50：1
信号范围Pr(KPa)		20-60、20-100、40-200、60-100、80-240
气源压力Ps(MPa)		0.14、0.25、0.28、0.40
允许泄露量		Ⅵ级
工作温度	常温型	-20—200、-40—250、-60—250
	散热型	-40—450、-60—450
	高温型	450—560
	低温型	-60— -100、-100— -200、-200— -250

五、气动角式调节阀主要性能参数

序号	项目			标准型调节阀		散热、低温型调节阀
序号	项目			不带定位器	带定位器	不带定位器	带定位器
1	基本误差＜(%)			±5	±1	±15	±4
2	回差＜(%)			3	1	10	3
3	死区＜(%)			3	0.4	8	1
4	始终点偏差＜(%)	气开	始点	±2.5	±1	±6	±2.5
		气开	终点	±5		±15
		气关	始点	±5		±15
		气关	终点	±2.5		±6
5				±2.5	+2.5	+6	+2.5

六、气动角式调节阀外型尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	95	100	105	115	125	145	155	175	200	225	275
	PN40	95	100	105	115	125	145	155	175	200	225	275
	PN64、100	115	115	130	130	150	170	190	215	250	275	325
H		349	350	358	378	393	494	503	521	634	696	715
H1		444	445	458	478	492	594	628	646	759	846	915
H2		419	423	445	478	490	582	624	620	759	840	905
H3		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
压力等级		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
执行机构		ZHB-22			ZHB-23		ZHB-34			ZHB-45
